Uso del Polimetro

POLIMETRO

Hola a todos! Hoy os vamos a explicar que es un polímetro y cómo funciona.

El polímetro o multímetro es un aparato de medidas eléctricas. Con el se pueden medir magnitudes directamente como la tensión, la intensidad y la resistencia eléctrica.

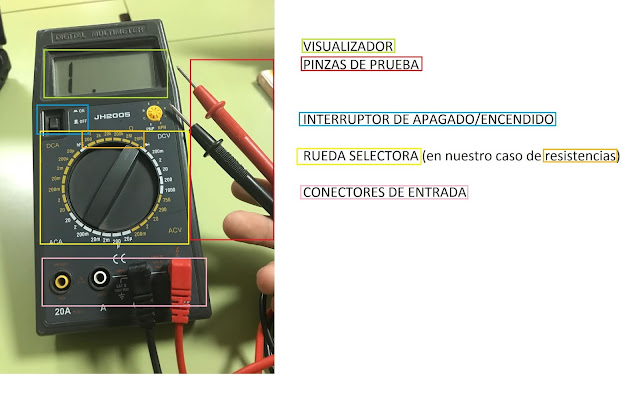

En esta imagen os explicamos las partes del polímetro:


Lo que vamos a hacer es conectar las pizas de prueba a los extremos de nuestras resistencias, como veréis a continuación, para comprobar si las resistencias están entre los valores reales calculados ( ver publicación de resistencias).


1ºRESISTENCIA:
Marrón y negro x verde (dorado)
Valor teórico: 1 y 0 x 100000= 1000000
Tolerancia: 1050000 y 950000


Según el fondo de escala, a partir de la coma se mide en kilo, es decir hay que multiplicar por 1000 para saber cual es su valor real, es decir su valor es 964000

2ºRESISTENCIA:

Marrón y Verde x Amarillo(Dorado)
Valor teórico: 1 y 5 x 10000= 150000
Tolerancia: 157500 y 142500

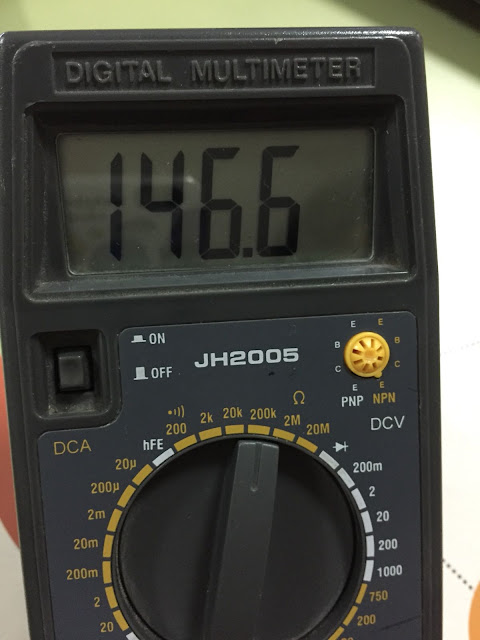

Valor real: 146600



3ºRESISTENCIA:

Azul y Gris x Naranja ( Dorado)

Valor teórico: 6 y 8 x 1000= 68000

Tolerancia:  71400 y 64600

Valor real: 66100

4ºRESISTENCIA:

Rojo y Rojo x Rojo (Dorado)
Valor teórico: 2 y 2 x 100= 2200
Tolerancia: 2090  y 2310

Valor real: 2130

5ºRESISTENCIA:

Marrón y Negro x Marrón ( Dorado)
Valor teórico: 1 y 8 x 10= 100
Tolerancia:105 y 95

Valor real: 98,1

6ºRESISTENCIA:
Marrón y Gris x Negro ( Dorado)
 Valor teórico: 1 y 8 x 1= 18
 Valores reales:18,9 y 17,1
 Valor real: 18,3
